重庆渝北城市更新建设有限公司：

你司《关于开展张关场镇管网改造工程初步设计报告审查的函》（城市更新函〔2024〕208号）收悉。2024年11月18日，我局组织了《 张关场镇管网改造工程初步设计》评审会，会上各专家和代表进行了深入的讨论并提出了修改意见。设计单位根据修改意见对初步设计进行了修改完善并提交了初步设计报批稿。根据重庆市渝北区发展和改革委员会立项文件（渝北发改投〔2024〕173号）（项目代码：2403-500112-04-01-256644），以及张关场镇管网改造工程初步设计专家组审查意见，批复如下:

一、工程概况

张关场镇管网改造工程位于洛碛镇张关社区。本次确定现状基准年为2023年，设计水平年为2035年。依据《村镇供水工程技术规范》（SL310-2019）的有关规定，本工程供水设计保证率为P=95%。本工程为张关场镇老旧管网改造，改造区域属张关水厂供区范围，改造主管供水范围覆盖整个张关水厂供区，因此，本工程供区范围与张关水厂一致，即供水规模为500m3/d，为张关社区、水溶洞村、老君山村。根据《村镇供水工程技术规范》SL310-2019规定，确定本工程属IV型工程；主要建（构）筑物、次要建筑物等级均为5级。本工程管道设计使用年限为30年，机电设备设计使用年限为20年。

本工程主要金属结构为管道、闸阀、管件等。管道由DN150(抗压等级1.6Mpa)衬塑钢管、DN65(抗压等级1.6Mpa)衬塑钢管、DN100(抗压等级1.6Mpa)衬塑钢管、DN65(抗压等级1.6Mpa)衬塑钢管、DN32(抗压等级1.6Mpa)衬塑钢管组成。闸阀由38个检修阀、3个排气阀、4个泄水阀，8个减压阀、5个水击预防阀、5微阻缓闭式止回阀组成。

通过工程的建设，能解决张关水厂水泵运行不稳定、供区管道老化漏损的问题，可提高项目区居民生活用水安全保障，提高当地居民生产生活水平，促进当地经济社会发展。

二、工程任务和规模

（一）工程任务

本工程任务是解决洛碛镇张关社区、水溶洞村、老君山村供水管道老化及损坏严重，管网漏损率大，张关水厂厂区水泵硬件锈蚀、老化、机械密封性较差等问题，对张关场镇老旧供水管网及张关水厂厂区水泵进行改造升级，提高张关场镇供水保证率，改善居民生产和生活条件。

（二）工程规模

张关水厂设计供水规模500m3/d，现状供区内居住用水户共计2171人（1045户），其中场镇管网改造区域内共计828人（456户），网改造区域内共计828人（456户），农村区域共计1343人（589户）。另外旅游旺季期间，水溶洞村将新增约2000人旅游人口。

（三）工程水源

现状张关水厂运行水源水量较为充足，且通过水厂管理人员多年长期对丰水期间和枯水期间水源水量实际测算，水源丰水期间平均日出水量约1500m3/d，枯水期间平均日出水量约1000m3/d。张关水厂规模为500m3/d，其日变化系数按1.5取值，水厂年需水总量为12.17万m3，月需水量为1.01万m3。水源可供水量能够满足本工程的需水要求，张关水厂的源水水量是比较可靠的。

根据张关水厂水源水质检测报告，水源水的检测项目指标符合Ⅲ类水源标准，经过净水工艺流程进行处理后，水质达到国家《生活饮用水卫生标准》(GB5749-2022)。

张关水厂的供水水源有保障，水厂水质监测结果均符合《生活饮用水卫生标准》(GB5749-2022)的相关规定。

三、工程设计

（一）工程等级及设计标准

根据《村镇供水工程技术规范》SL310-2019规定，确定本工程属IV型工程；主要建（构）筑物、次要建筑物等级均为5级。防洪标准可按20年一遇洪水设计，30年一遇洪水进行校核；本工程管道设计使用年限为30年，机电设备设计使用年限为20年。

（二）工程总布置

本次设计主要为供水管道改造和水泵改造两部分组成，其中供水管道改造部分主要由张关场镇配水管道及附属设施组成，水泵改造主要为张关水厂-张关山高位水池加压水泵更换、拆除张关水厂-菜园高位水池加压水泵并新建张关水厂-沙湾水厂加压水泵以及配套水泵控制设备。

（三）供水管道改造设计

1.供水水压：供水管网中用户接管点的最小服务水头，单层建筑物为10m，二层以上每增高一层增加4.0m，当用户高于接管点时，应加上用户与接管点的地形高差。

2.供水管网选线和布置：管网应合理分布于整个用水区，线路尽量短，并符合村镇有关建设规划，干管布置应以较短的距离引向用水大户。管道宜沿现有道路或规划道路路边布置，应避免穿越毒物、生物性污染或腐蚀性地段，无法避开时应采取防护措施。

3.管材选择：根据本项目实际的地形、地质条件、工程投资及各种管材综合性能比较，结合业主、管理单位要求及渝北区工程经验，最终选定本工程入户前管道采用衬塑钢管，入户管采用PE管。

4.管径选择与水力计算

据《村镇供水工程设计规范》表4.1.9的规定，供水工程时变化系数Kh可在2.0-2.5之间选择，而本次供水范围小，用户较为分散，用水人口相对较少，故本工程取Kh=2.5。本工程为管网改造工程，本次设计主管管径按照水力计算表及不小于原主管管径的原则初步拟定为DN150衬塑复合钢管及DN100衬塑复合钢管。

管道的设计内水压力按静水或工作压力加上0.5MPa计算。

5.供水管网长度

经布置，本工程主要管材如下：DN150衬塑钢管(1.6MPa) 576m、DN100衬塑钢管(1.6MPa)2873m、DN65衬塑钢管(1.6MPa)2990m、DN32衬塑钢管(1.6MPa)1487m，入户管包括新建PE-100型DN20PE管 (1.6MPa)22800m。

6.管道附属设施

管道附属设施有泄水阀及泄水阀井、排气阀及排气阀井、检修阀及检修阀井、减压阀及减压阀井及水表井等。

7.管沟开挖及管道铺设

a、管沟开挖深度应满足供水管的埋置深度要求。由于本次供水工程管道管径小、开挖深度浅，为直槽或放坡开挖断面。岩石地层采用垂直开挖；土质边坡为1:0.5。管线开挖土石方全部回填，就近堆放。

b、管道敷设尽沿地表布置，对无交通要求的区域管顶埋深按≥0.3m控制。在有交通要求的区域，管顶埋深按1.0m控制。

c、管道主要铺设方式采用明管加镇墩的型式，当穿越公路，耕地农田、院坝、人行道等采用地埋方式。穿越公路，耕地农田、人行道时，埋设深度≥1.0m控制，穿越院坝埋设深度≥0.5m控制。

8.镇墩结构

管线沿线地形起伏较大，为确保管线结构安全，在管道转折处设置C20砼镇墩，若直线管道长度大于100m，加设镇墩。

（四）水泵改造

更换张关水厂-张关山高位水池2台加压水泵和拆除张关水厂-菜园高位水池加压水泵并新建2台张关水厂-沙湾水厂加压水泵以及配套水泵控制设备。

张关水厂-张关山高位水池水泵扬程为130m，管道采用φ108*4.5无缝钢管，壁厚4.5mm，管长595m。采用立式多级泵ZPD46-30*5自动控制变频水泵供水系统，电机功率P=45KW，额定流量Q=35m3/h，扬程H=130m，系统带远程控制功能，电机和水泵能耗等级为一级。水泵为2台，1用1备，计划运行时间18小时。

张关水厂-沙湾水厂水泵扬程50m，管道为DN100衬塑管，壁厚6.0mm，管长400m。采用立式多级泵ZPD12-25*3自动控制变频水泵供水系统，电机功率P=37KW，额定流量Q=10m3/h，扬程H=50m，系统带远程控制功能，电机和水泵能耗等级为一级。水泵为2台，1用1备，计划运行时间18小时。

（五）电气设计

本项目电气设计主要为更换水泵的电气设计。更换水泵主供电电源直接从现有张关水厂电网接入，供电电压为380V。本工程低压侧配电电源电压为交流380/220伏，采用YJV-3*35+1*16电缆接入，电缆直接利用现有电缆沟、钢管架等敷设。

（六）节能与节水设计

1.节能设计：本工程涉及到耗能主要为施工过程中的机械耗能。在施工过程中选取能耗低的机械进行施工，减少能源消耗。

2.节水设计：定时检修管道及阀门，经常巡查管道，发现问题及时处理，减少输水过程中的漏失水量，避免造成水资源浪费。

（七）防火、安全及劳动保护

本工程的主要危害因素有两类，一是自然因素形成的危害和不利影响，二是生产过程中产生的危害。以“预防为主，防消结合”。

四、金属结构及消防设计

（一）金属结构设计

本工程主要金属结构为管道、闸阀、水泵金属构件等。管道由DN150衬塑钢管（1.6MPa）、DN100衬塑钢管（1.6MPa）、DN65衬塑钢管（1.6MPa）、DN32衬塑钢管（1.6MPa）组成，管道及其配件采用管件压力等级为PN16。本工程共设置38个检修阀、3个排气阀、4个泄水阀，8个减压阀、5个水击预防阀、5个微阻缓闭式止回阀、3个DN100不锈钢超声波电磁水表、4个DN100不锈钢螺翼式水表。水泵金属构件主要为加压泵机组安装相关配套金属构件。

（二）消防工程设计

工程消防设计遵循“预防为主，防消结合”、“自防自救”的消防工作方针，并针对工程具体情况，采用先进的防火技术，做到保障安全、使用方便、经济合理。

本工程场镇市政消火栓老化比较严重，故设计在市政管道接口设置地下式消火栓4套，并相应设置水表。

五、施工组织设计

（一）施工条件

项目区属亚热带湿润季风气候区，大陆季风显著，四季分明，气候温和。本工程位于重庆市渝北区洛碛镇张关社区（张关场镇），距离洛碛镇约10km，距离渝北城区约45km，对外交通为公路交通，交通便利，管线沿已成现有道路布置，无需新建临时便道。工程施工、生产、生活用水从附近水源引入临时用水，在施工现场就近联系施工用电。

（二）建筑材料

工程所需建筑材料主要为水泥、碎石、河沙、钢材、管道及配件等。其中水泥、碎石、河沙到洛碛镇购买，运距为10km，钢材、管道等主要材料均向两路街道购买，运距约45km。

（三）施工导流

本工程管道基本沿已成道路铺设，不存在施工导流。

（四）主体工程施工

主体工程施工方法基本可行。

（五）施工布置

本工程施工辅助企业主要有办公生活设施、混凝土、砂浆加工系统、综合加工厂及临时物资仓库等。

（六）施工进度

根据工程特点，拟定工程计划工期4个月，其中准备期0.5个月，主体工程施工工期3个月，完建期0.5个月。

六、工程占地

本项目占地共计4.1亩，其中永久占地2.6亩（镇墩、支墩及闸阀井占地），临时占地1.5亩（管道开挖占地）。

七、环境保护及水土保持设计

工程采取的环境保护措施包括水污染防治、粉尘污染防治、噪音污染防治、生产生活垃圾处理等措施；水保措施主要有临时防护措施、植物措施等。 

八、工程管理

本项目在实施过程中，由重庆市渝北城市更新建设有限公司负责管理工作，洛碛镇人民政府负责项目实施前后的协调工作。

本工程建成后由重庆渝港建设投资集团有限公司进行运行管理。

九、工程投资

张关场镇管网改造工程概算总投资255.94万元，其中建筑工程32.89万元，机电设备及安装工程21.84万元，金属结构及安装工程120.71万元，施工临时工程20.34万元，独立费用为33.45万元，基本预备费11.46万元，建设征地用费7.25万元，环境保护费为3.00万元，水土保持费为5.00万元。

十、其他事项

（一）请认真组织好该项目下阶段施工设计工作。施工设计应按现行标准、规范以及初步设计专家组审查意见进一步完善和优化。

（二）请严格执行项目法人制、招投标制、工程监理制等制度，建立健全工程质量、安全管理体系，确保工程管理质量和安全。加强项目进度、质量、安全及资金管理，确保项目保质保量按时完成。

（三）工程施工过程中，严禁随意进行设计变更，确需对初设批复内容进行变更的，须严格按区政府文件《关于进一步规范政府投资项目设计变更管理的通知》（渝北府办〔2022〕33号）等相关规定执行。

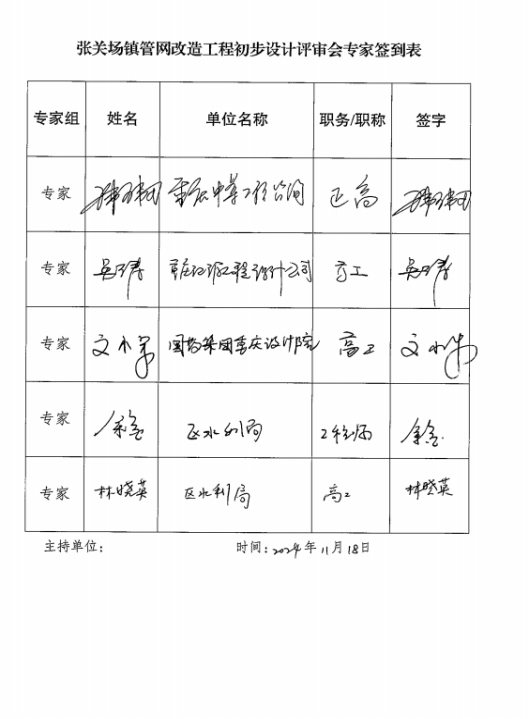

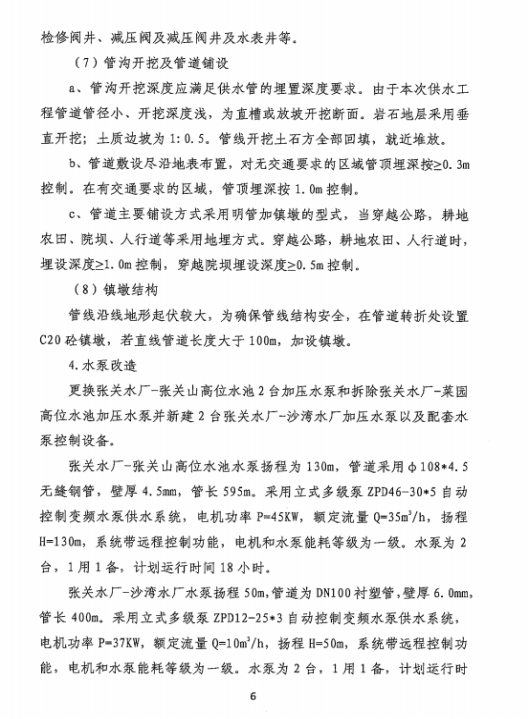

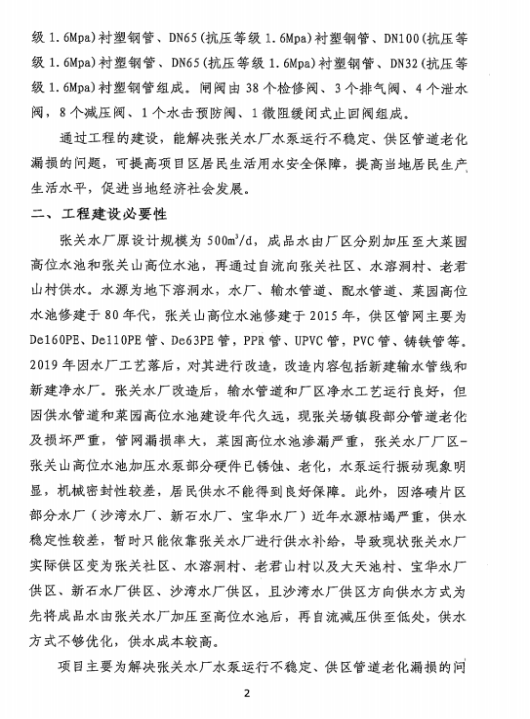

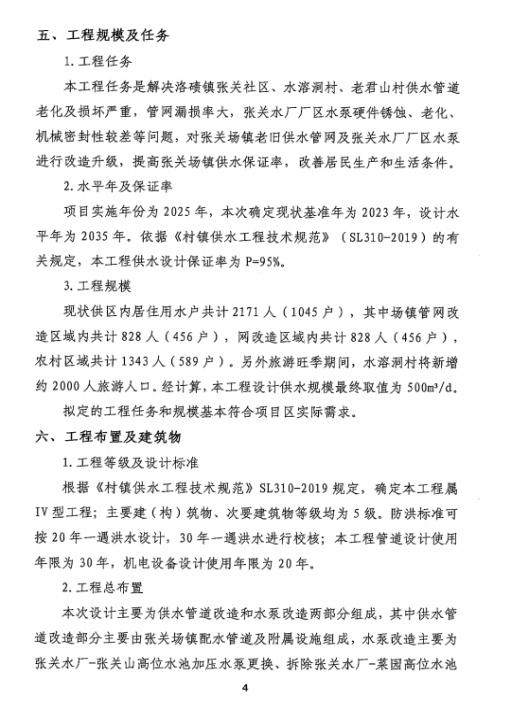

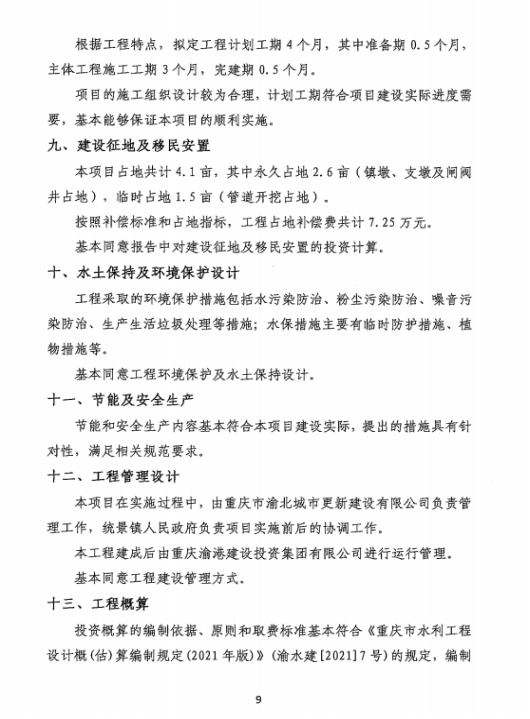

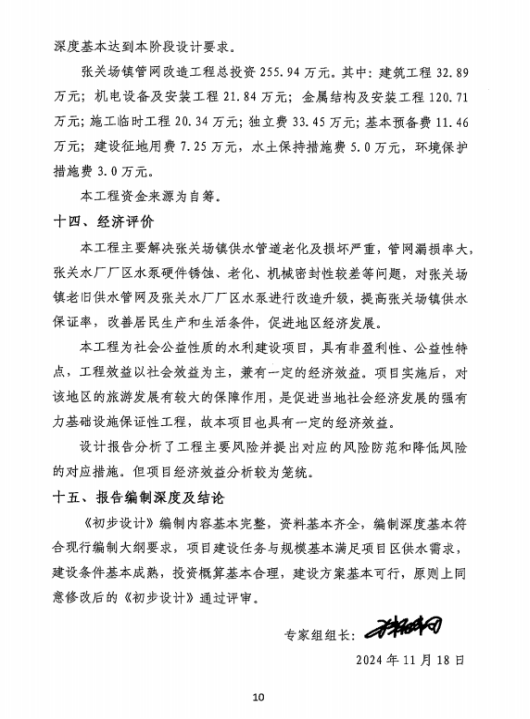

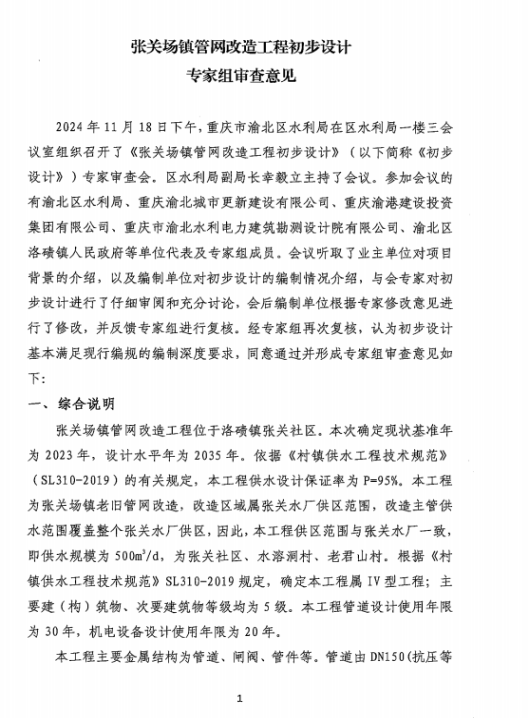

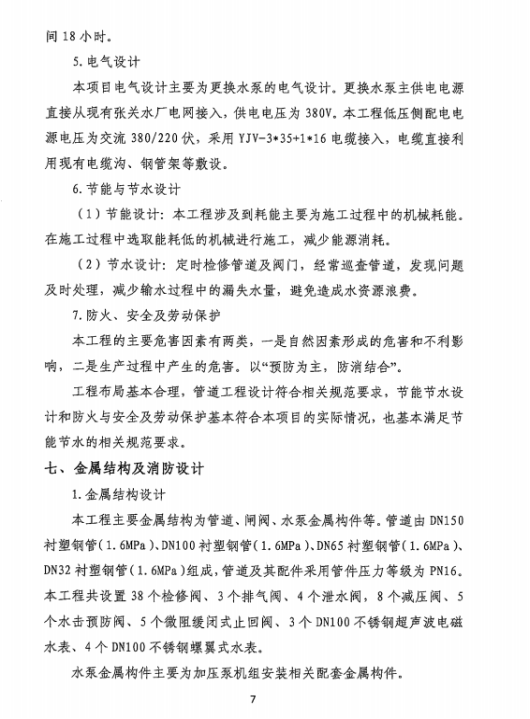

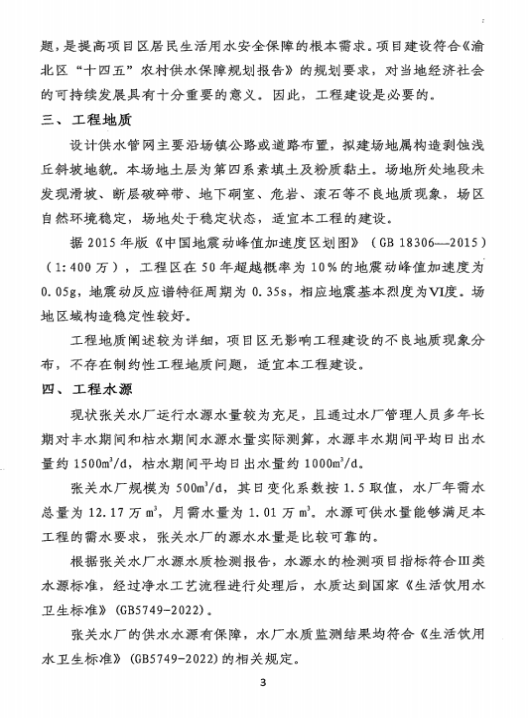

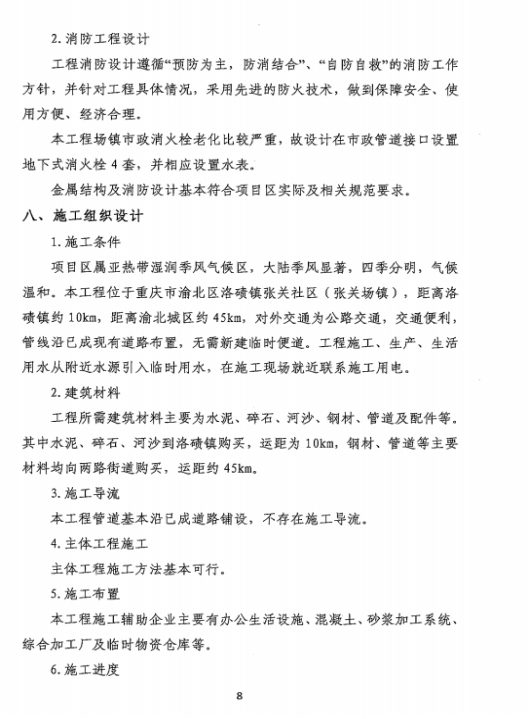

附件：张关场镇管网改造工程初步设计专家组审查意见

重庆市渝北区水利局      

                                              2024年12月4日     
