石船镇人民政府：

你镇《关于报审渝北区石船镇农村片区自来水扩网工程初步设计的函》（石船府发〔2023〕127号）收悉。2023年9月21日，我局组织开展了《渝北区石船镇农村片区自来水扩网工程初步设计》评审会，会上各位专家和代表进行了深入的讨论并提出了修改意见。设计单位对初步设计进行了修改完善并提交了初步设计报批稿。根据重庆市渝北区发展和改革委员会立项文件（渝北发改投〔2023〕355号）（项目代码：2110-500112-04-01-289611），渝北区石船镇农村片区自来水扩网工程初步设计专家组审查意见，批复如下:

一、工程概况

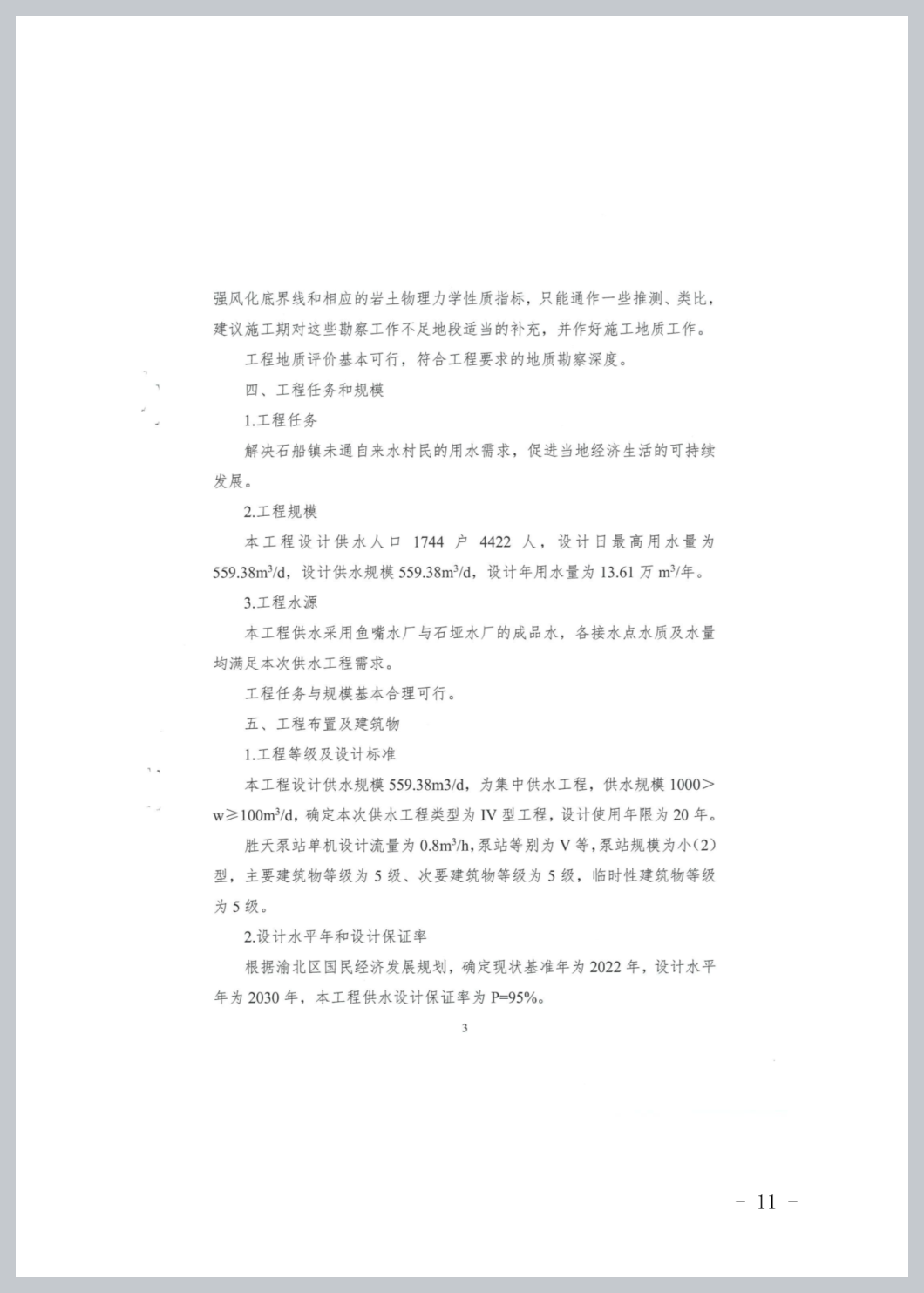

石船镇农村片区自来水扩网工程位于重庆市渝北区石船镇，距离渝北区区府约20km。本工程针对石船片区现状存在的问题，直接利用鱼嘴水厂和石垭水厂成品水作为水源，采取部分新建配水管网，部分直接利用已成配水主、支管网接入户管，水压不足处新建泵房并配套加压设备的方式解决石船镇未通自来水村民的用水问题，实现全镇自来水全覆盖。本工程共涉及石船镇21个村1744户4422人的饮水安全保障问题，改善生产和生活条件，促进地区经济发展。设计基准年为2022年，设计水平年为2030年，设计供水保证率为P=95%。工程设计供水规模为599.38（m3/d），平均日用水量为372.92（m3/d），设计年用水量为13.61（万m3）。

根据《村镇供水工程技术规范》（SL310-2019）规定，本工程属1000＞ω≥100m3/d的供水工程类型为IV型工程。主要建筑物等级为5级、次要建筑物等级为5级，临时性建筑物等级为5级，使用年限为20年。

二、工程布置

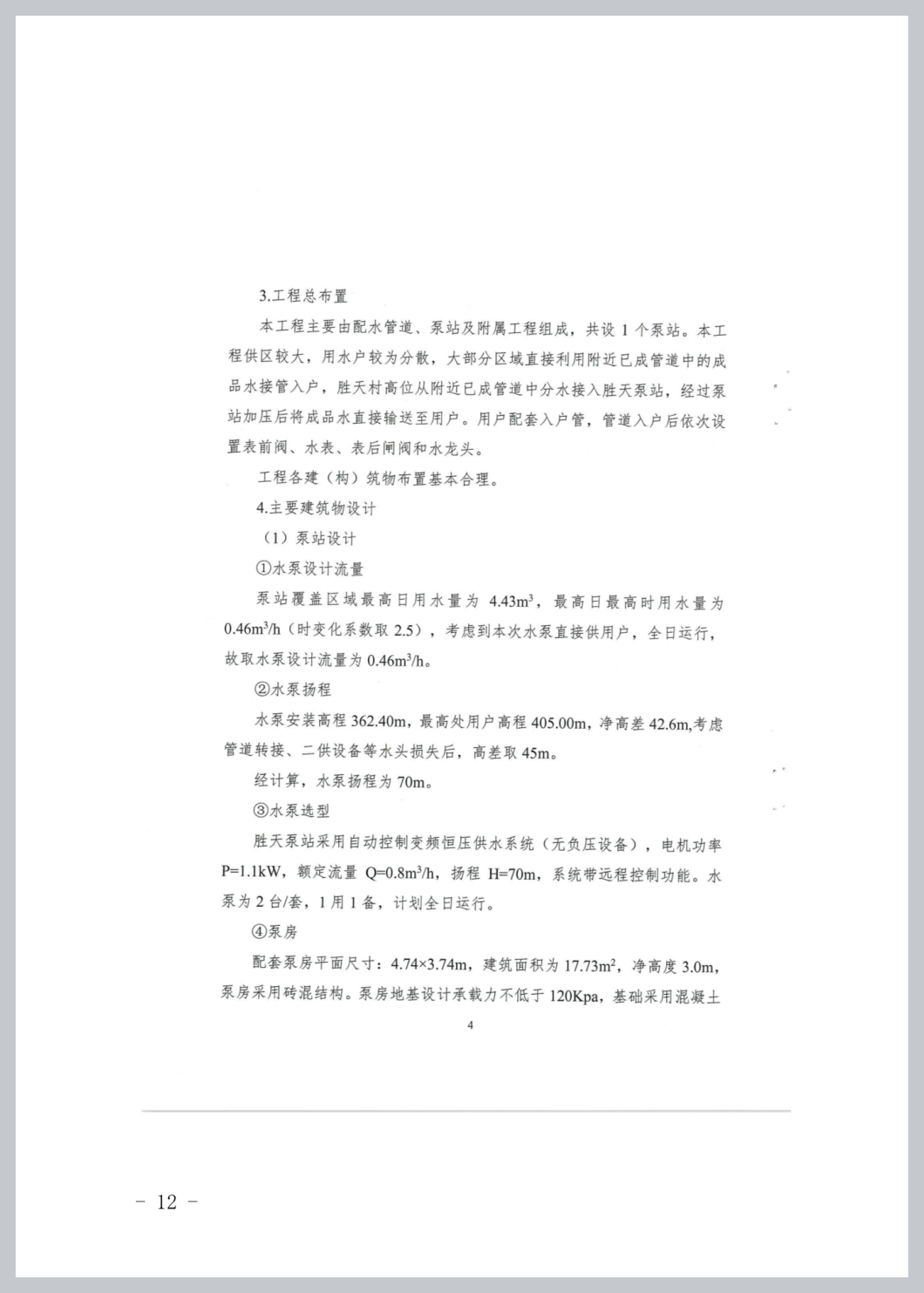

石船镇农村片区自来水扩网工程主要由配水管道、泵站及附属工程组成，共设一个泵站——胜天泵站。本工程供区较大，用水户较为分散，大部分区域直接利用附近已成管道中的成品水接管入户，胜天村高位从附近已成管道中分水接入胜天泵站，经过泵站加压后将成品水直接输送至用户。用户配套入户管，管道入户后依次设置表前阀、水表、表后闸阀和水龙头。胜天泵站位于胜天村上河片旁，有乡村道路直通，地形较为平整。泵站单机设计流量为0.8m3/h，泵站等别为V等，泵站规模为小（2）型，主要建筑物等级为5级、次要建筑物等级为5级，临时性建筑物等级为5级。

三、主要建设内容

本工程主要建设内容：项目新建泵站1座，配置加压设备1套，新建配水管网干、支管19109m，入户管50000m，并配套镇支墩、水表、闸阀、闸阀井等管网附属设施。

四、主要建筑物设计

本工程主要建筑物设计如下：

（1）泵站设计

①水泵设计流量

泵站覆盖区域最高日用水量为4.43m3，最高日最高时用水量为0.46m3/h（时变化系数取2.5），考虑到本次水泵直接供用户，全日运行，故取水泵设计流量为0.46m3/h。

②水泵扬程

水泵安装高程362.40m，最高处用户高程405.00m，净高差42.6m,考虑管道转接、二供设备等水头损失后，高差取45m。

经计算，水泵扬程为70m。

③水泵选型

胜天泵站采用自动控制变频恒压供水系统（无负压设备），电机功率P=1.1kW，额定流量Q=0.8m3/h，扬程H=70m，系统带远程控制功能。水泵为2台/套，1用1备，计划全日运行。

④泵房

配套泵房平面尺寸：4.74×3.74m，建筑面积为17.73m2，净高度3.0m，泵房采用砖混结构。泵房地基设计承载力不低于120Kpa，基础采用混凝土条形基础。

⑤泵站附属设施设计

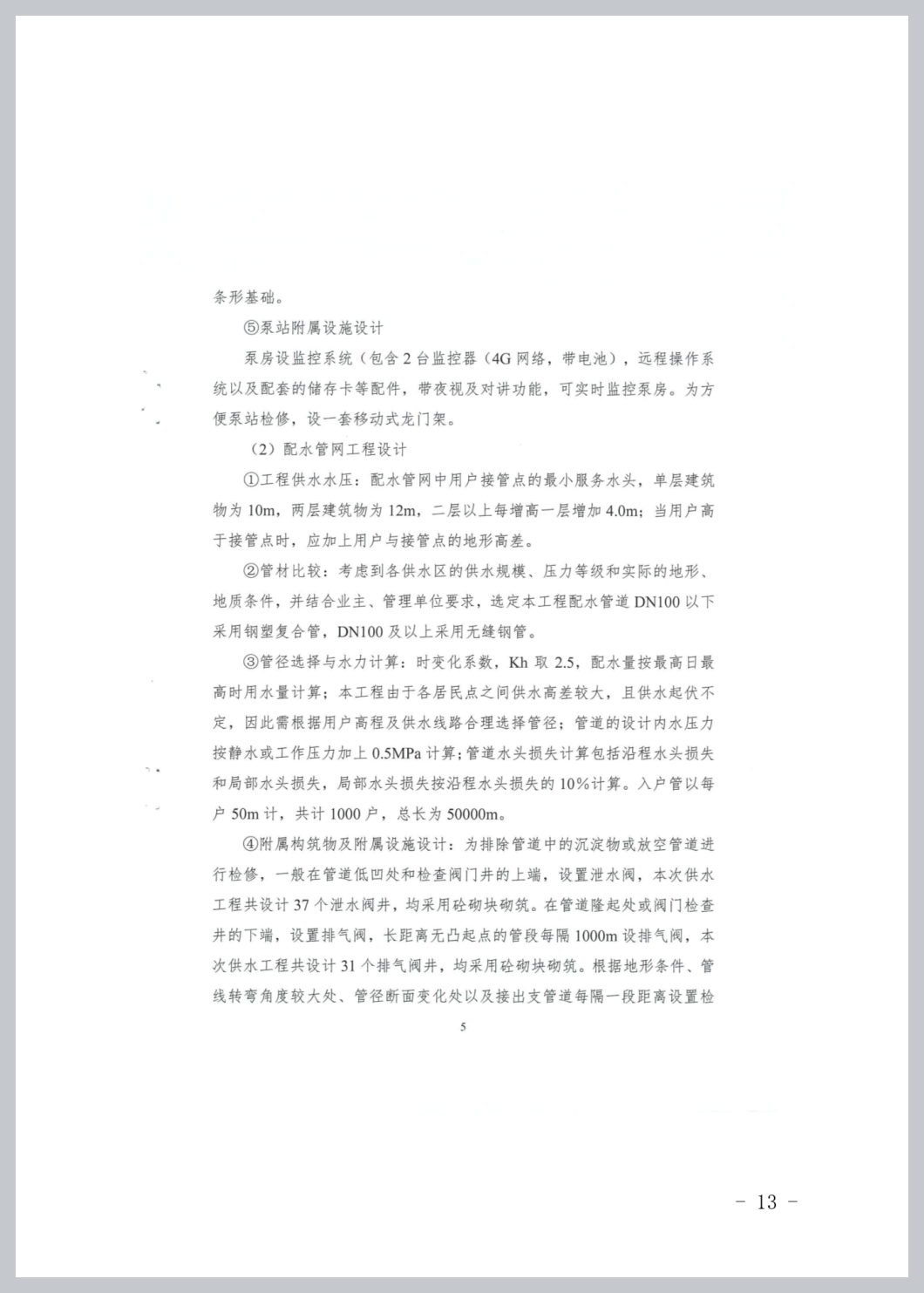

泵房设监控系统（包含2台监控器（4G网络，带电池），远程操作系统以及配套的储存卡等配件，带夜视及对讲功能，可实时监控泵房。为方便泵站检修，设一套移动式龙门架。

（2）配水管网工程设计

①工程供水水压：配水管网中用户接管点的最小服务水头，单层建筑物为10m，两层建筑物为12m，二层以上每增高一层增加4.0m；当用户高于接管点时，应加上用户与接管点的地形高差。

②管材比较：考虑到各供水区的供水规模、压力等级和实际的地形、地质条件，并结合业主、管理单位要求，选定本工程配水管道DN100以下采用钢塑复合管，DN100及以上采用无缝钢管。

③管径选择与水力计算：时变化系数，Kh取2.5，配水量按最高日最高时用水量计算；本工程由于各居民点之间供水高差较大，且供水起伏不定，因此需根据用户高程及供水线路合理选择管径；管道的设计内水压力按静水或工作压力加上0.5MPa计算；管道水头损失计算包括沿程水头损失和局部水头损失，局部水头损失按沿程水头损失的10％计算。入户管以每户50m计，共计1000户，总长为50000m。

④附属构筑物及附属设施设计：为排除管道中的沉淀物或放空管道进行检修，一般在管道低凹处和检查阀门井的上端，设置泄水阀，本次供水工程共设计37个泄水阀井，均采用砼砌块砌筑。在管道隆起处或阀门检查井的下端，设置排气阀，长距离无凸起点的管段每隔1000m设排气阀，本次供水工程共设计31个排气阀井，均采用砼砌块砌筑。根据地形条件、管线转弯角度较大处、管径断面变化处以及接出支管道每隔一段距离设置检修阀井，本次供水工程共设计36个检修阀井，均采用砼砌块砌筑。本次供水工程共设计11个减压阀井，均采用砼砌块砌筑。

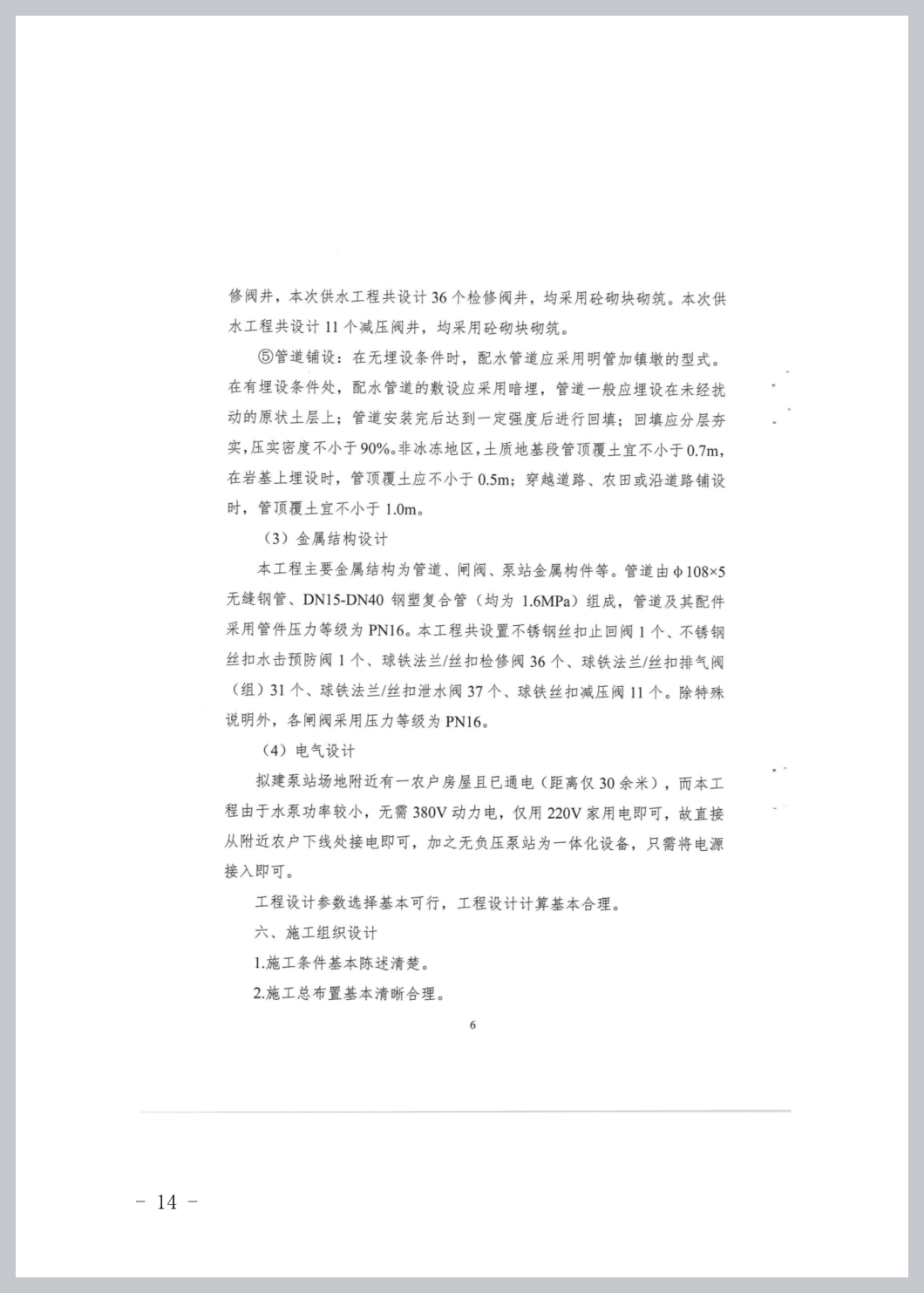

⑤管道铺设：在无埋设条件时，配水管道应采用明管加镇墩的型式。在有埋设条件处，配水管道的敷设应采用暗埋，管道一般应埋设在未经扰动的原状土层上；管道安装完后达到一定强度后进行回填；回填应分层夯实，压实密度不小于90%。非冰冻地区，土质地基段管顶覆土宜不小于0.7m，在岩基上埋设时，管顶覆土应不小于0.5m；穿越道路、农田或沿道路铺设时，管顶覆土宜不小于1.0m。

（3）金属结构设计

本工程主要金属结构为管道、闸阀、泵站金属构件等。管道由φ108×5无缝钢管、DN15-DN40钢塑复合管（均为1.6MPa）组成，管道及其配件采用管件压力等级为PN16。本工程共设置不锈钢丝扣止回阀1个、不锈钢丝扣水击预防阀1个、球铁法兰/丝扣检修阀36个、球铁法兰/丝扣排气阀（组）31个、球铁法兰/丝扣泄水阀37个、球铁丝扣减压阀11个。除特殊说明外，各闸阀采用压力等级为PN16。

（4）电气设计

拟建泵站场地附近有一农户房屋且已通电（距离仅30余米），而本工程由于水泵功率较小，无需380V动力电，仅用220V家用电即可，故直接从附近农户下线处接电即可，加之无负压泵站为一体化设备，只需将电源接入即可。

五、工程占地

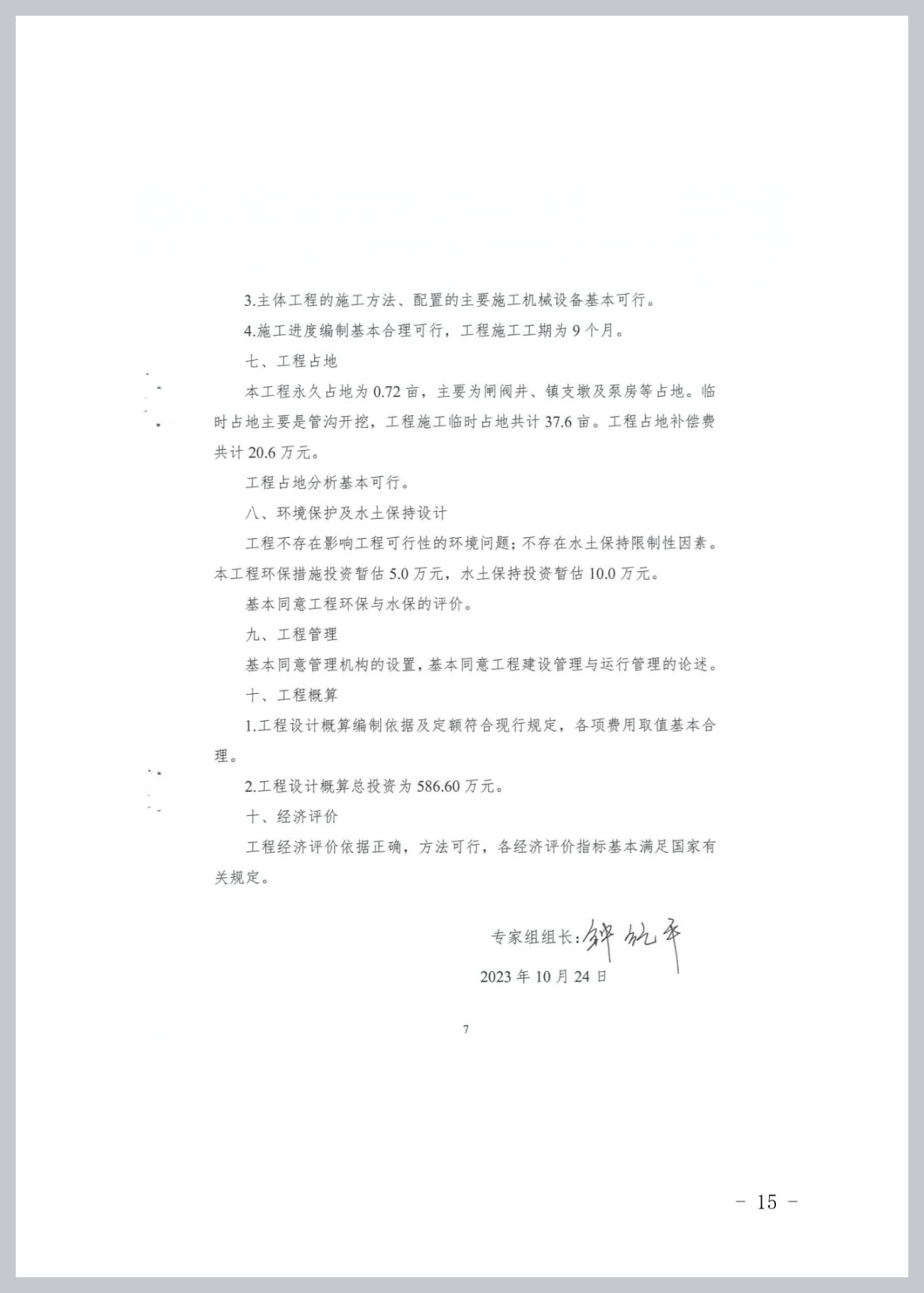

工程永久占地0.72亩，主要为闸阀井、镇支墩及泵房等占地。临时占地主要是管沟开挖，工程施工临时占地共计37.6亩。工程占地补偿费共计20.6万元。

六、工程管理

本建设项目业主为渝北区石船镇人民政府，工程建好后由重庆两江水务有限公司进行管理，工程项目维护运行管理费由企业营业收入支付。

七、工程投资及资金筹措

渝北区石船镇农村片区自来水扩网工程概算总投资为586.6万元，其中工程费用459.68万元（建筑工程147.16万元，机电设备及安装工程22.11万元，金属结构设备及安装工程277.24万元，施工临时工程13.17万元），工程建设其它费用100.68万元（建设征地与移民安置补偿费为20.60万元，独立费用为65.08万元，水土保持费为10.00万元，环境保护费为5.00万元），预备费26.24万元。

本工程资金全部采用区级财政资金。

八、其他事项

（一）请认真组织好该项目下阶段施工图设计工作。施工图设计应按现行标准、规范、咨询报告和初步设计专家审查意见进一步完善和优化。

（二）请严格执行项目法人责任制、招投标制、工程监理制等制度，建立健全工程质量、安全管理体系，确保工程管理质量和安全。加强项目进度、质量、安全及资金管理，确保项目保质保量按时完成。

（三）工程施工过程中，严禁随意进行设计变更，确需对初设批复内容进行变更的，须按区政府文件《关于进一步规范政府投资项目设计变更管理的通知》（渝北府办〔2022〕33号）等相关规定执行。

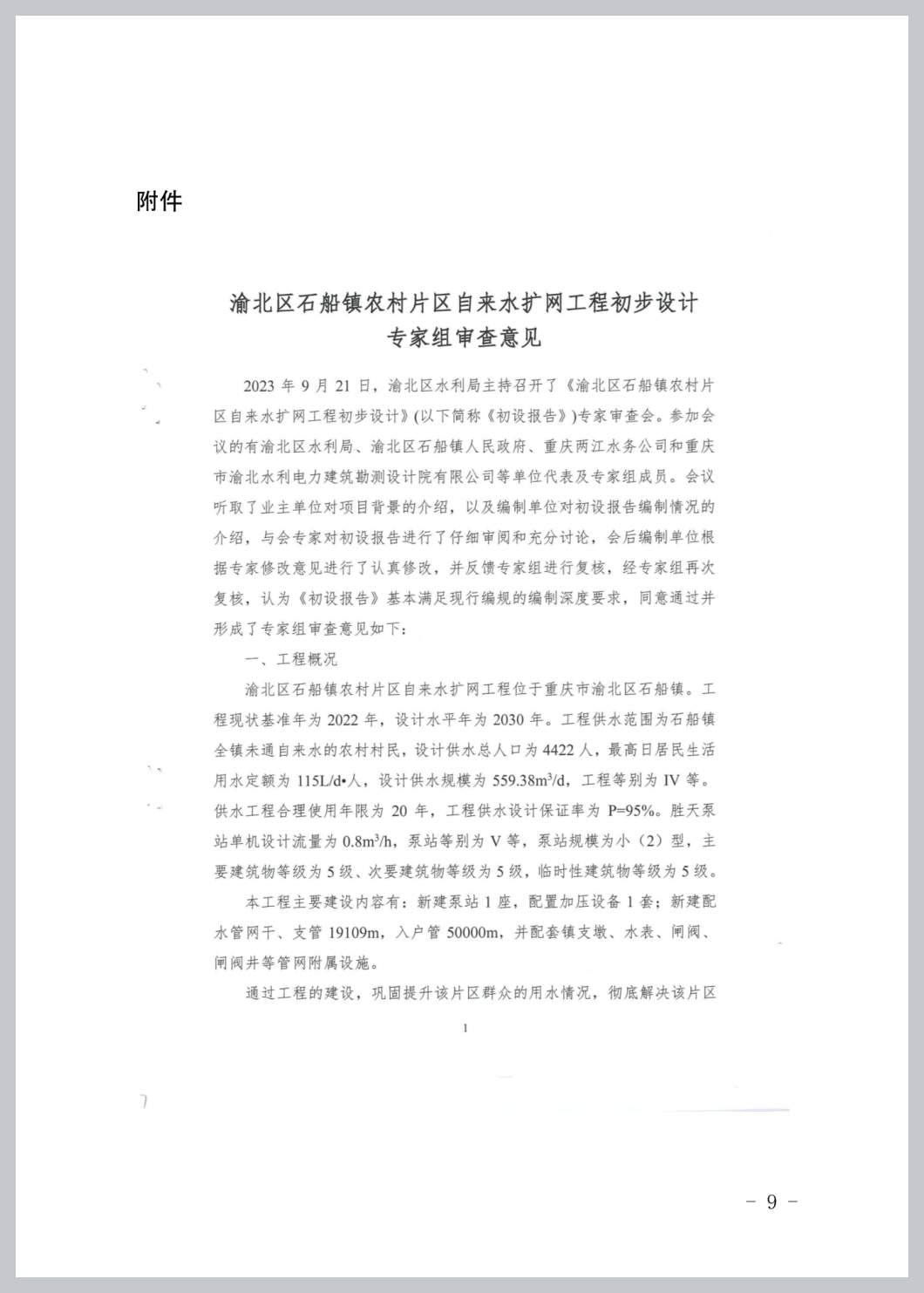

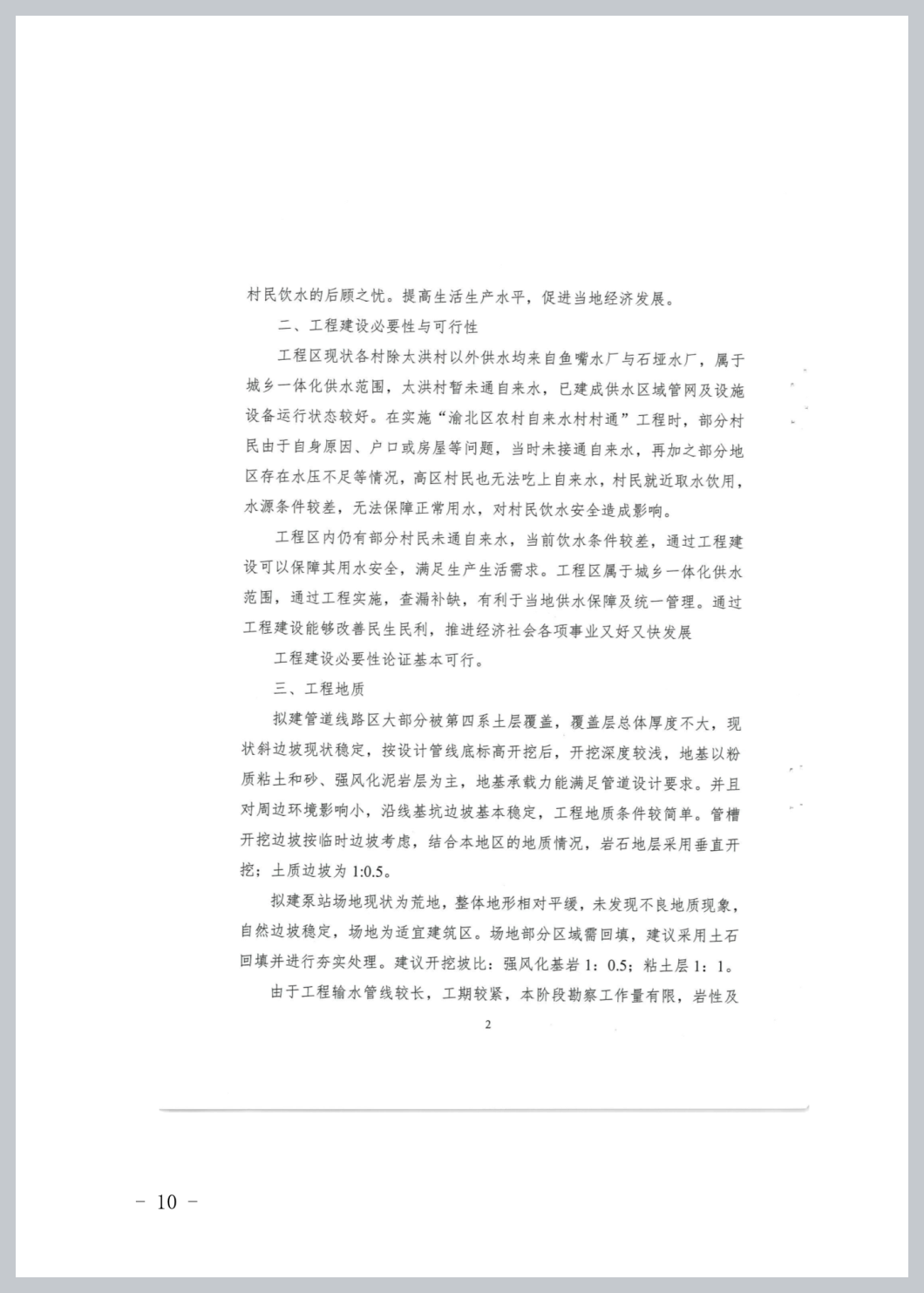

附件：渝北区石船镇农村片区自来水扩网工程初步设计专家
